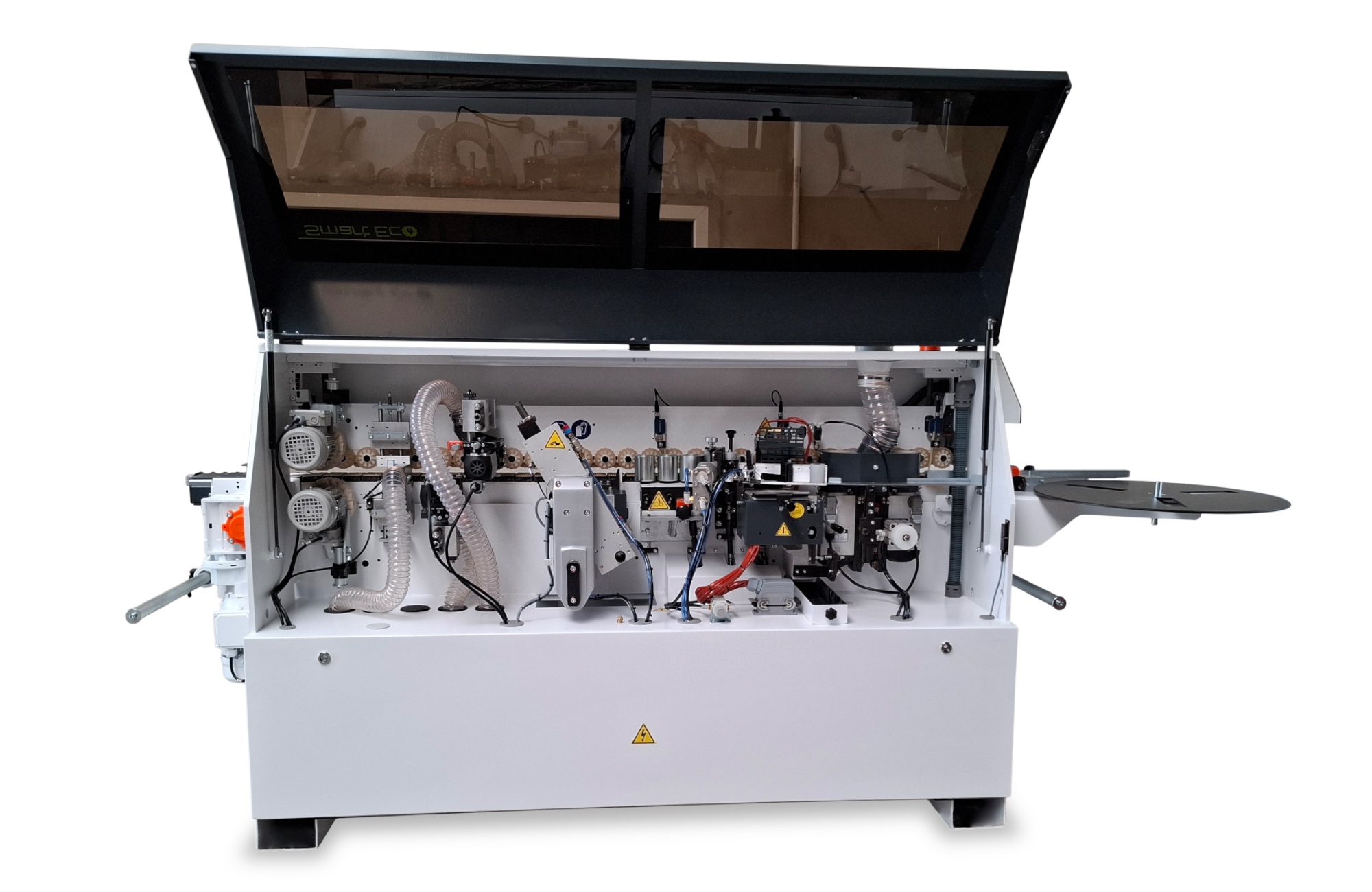

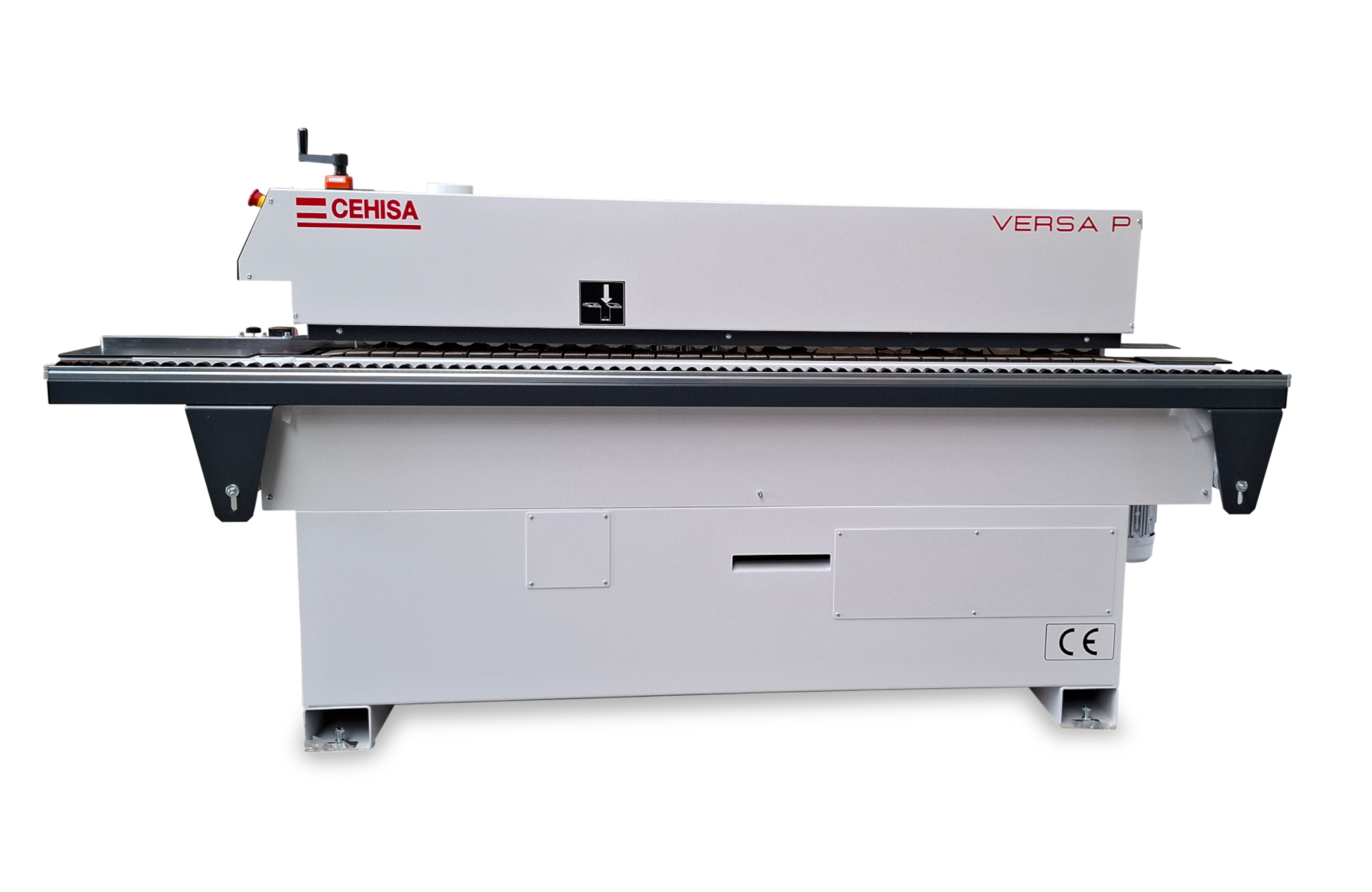

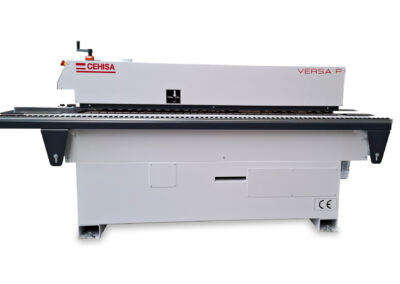

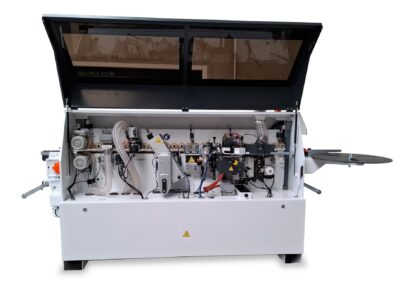

CEHISA Versa-P

Prosta w obsłudze i solidna okleiniarka przeznaczona do oklejania krawędzi płyt obrzeżem z melaminy, PVC i ABS, fornirem, obłogiem bez kleju o grubości od 0,4 do 2 mm.

Zastosowanie agregatu wstępnego frezowania krawędzi płyty PF-2 zapewnia doskonały wygląd doklejonego obrzeża i brak widoku spoiny klejowej.

CEHISA VERSA-P jest standardowo wyposażona w:

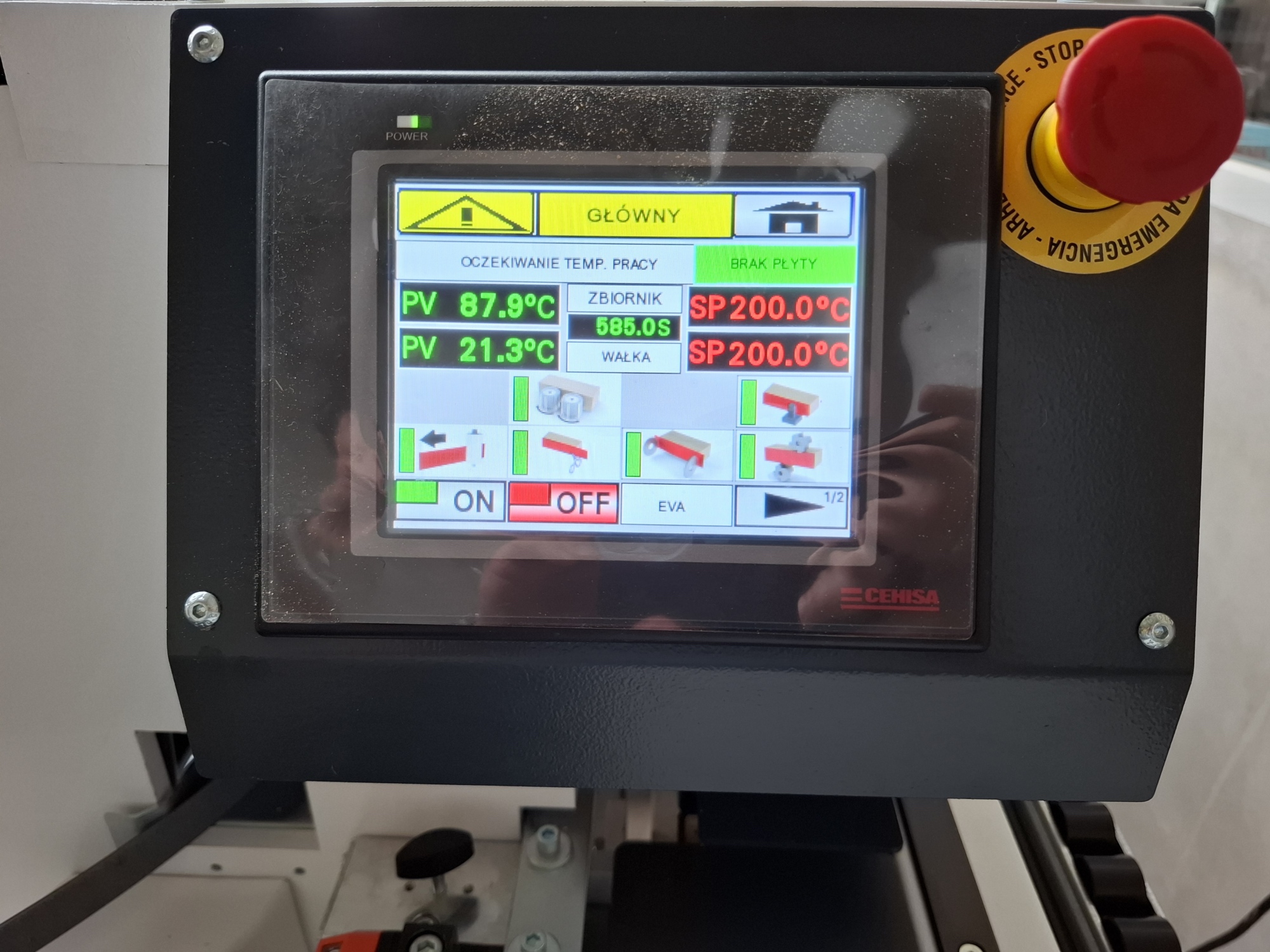

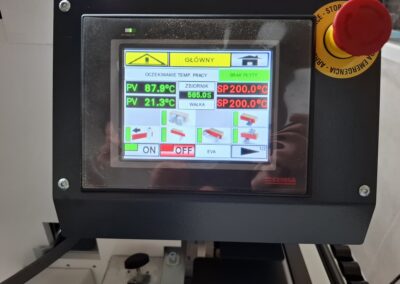

panel sterujący z kolorowym wyświetlaczem 5,6”,

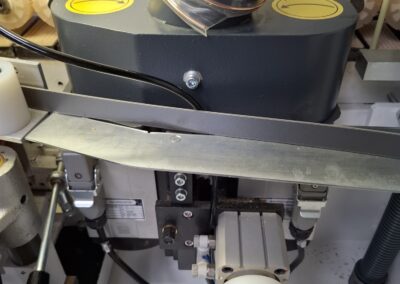

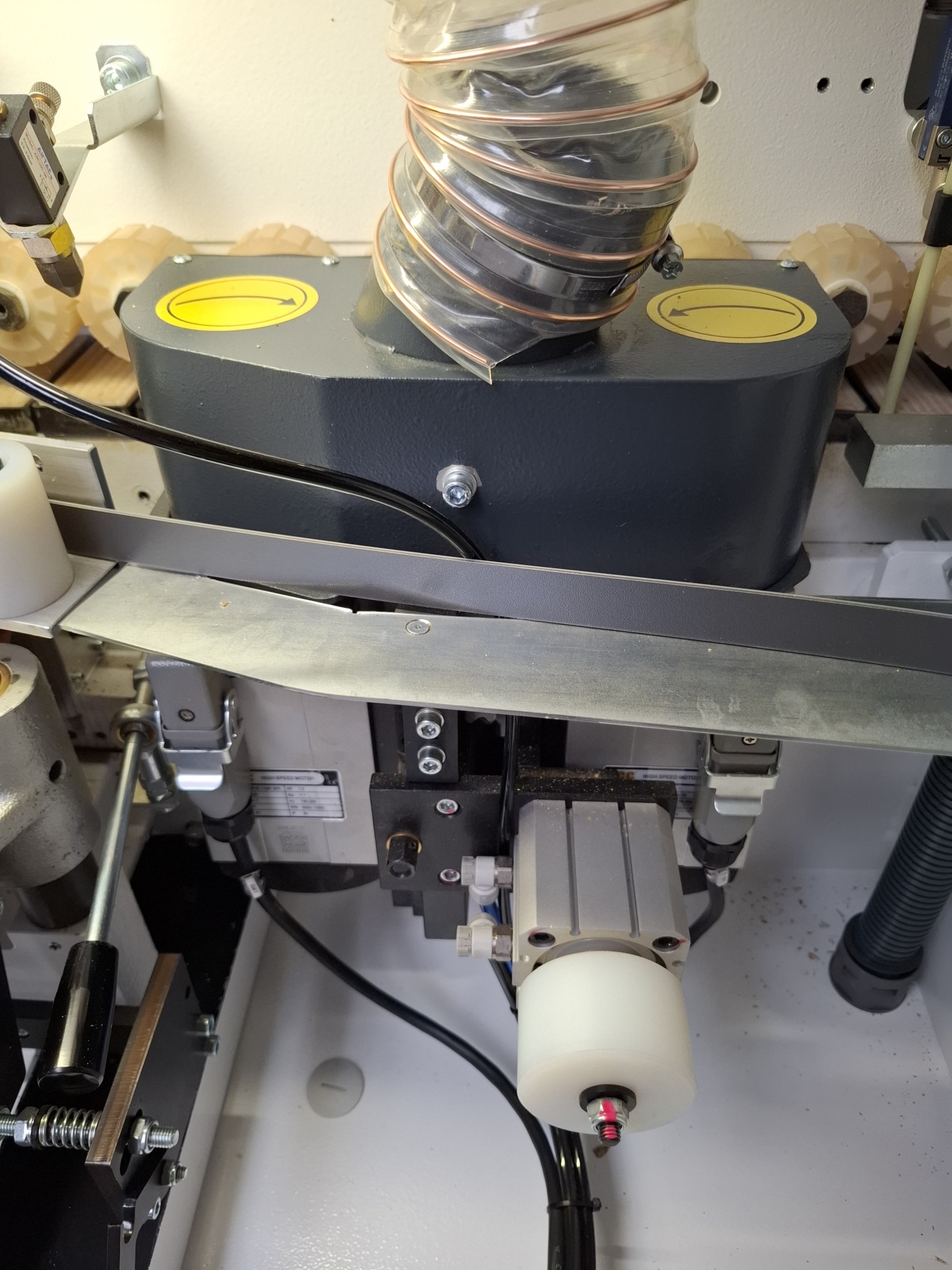

zespół frezowania krawędzi płyty PF-2 wyposażony w dwa wysokoobrotowe,
przeciwbieżne silniki o mocy 1,1 kW / 0,75 kW, z głowicami diamentowymi o wys. 30 mm,
zespół podawania obrzeża z roli z gilotyną obcinającą materiał na długość,
zbiornik kleju z funkcją czuwania,

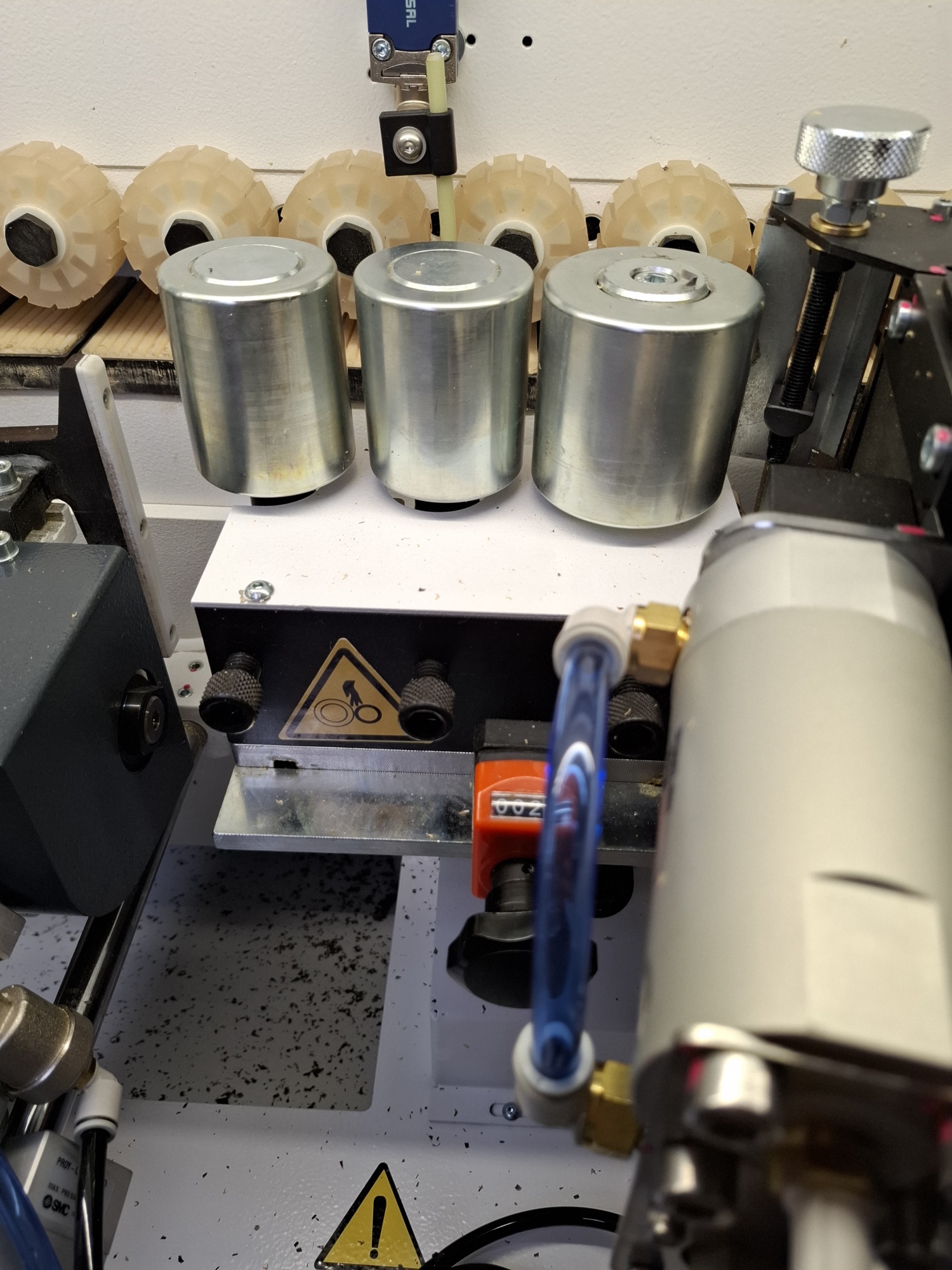

zespół nanoszenia kleju na płytę i docisku obrzeża,
zespół posuwu materiału z dolnym transporterem gąsienicowym,
prędkość posuwu 7 m/min.,

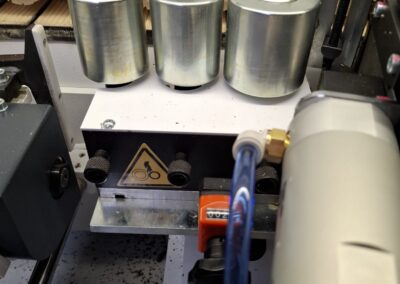

górna belka jest wyposażona w dwa rzędy rolek dociskowych,

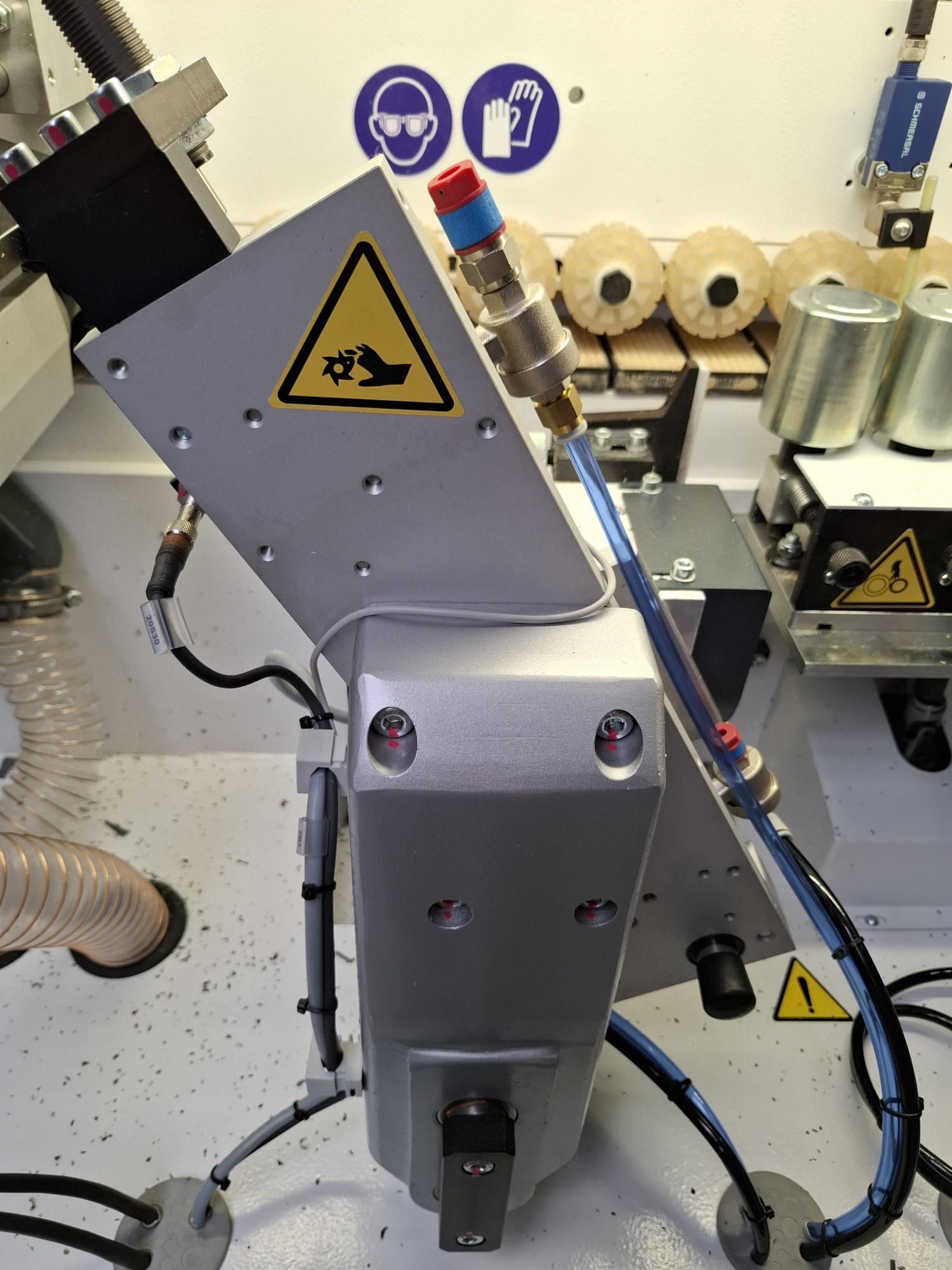

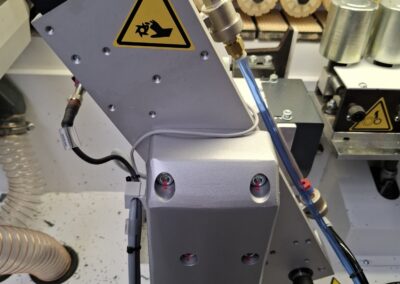

agregat 2-piłkowy V-2 wyposażony w silnik o mocy 0,2 kW i 2 piłki
do dokładnego obcinania obrzeża z przodu i z tyłu płyty,

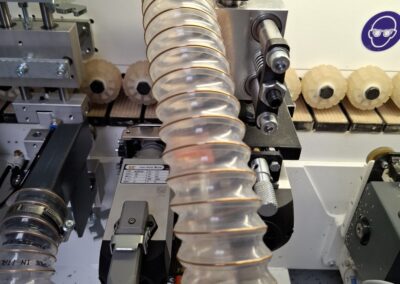

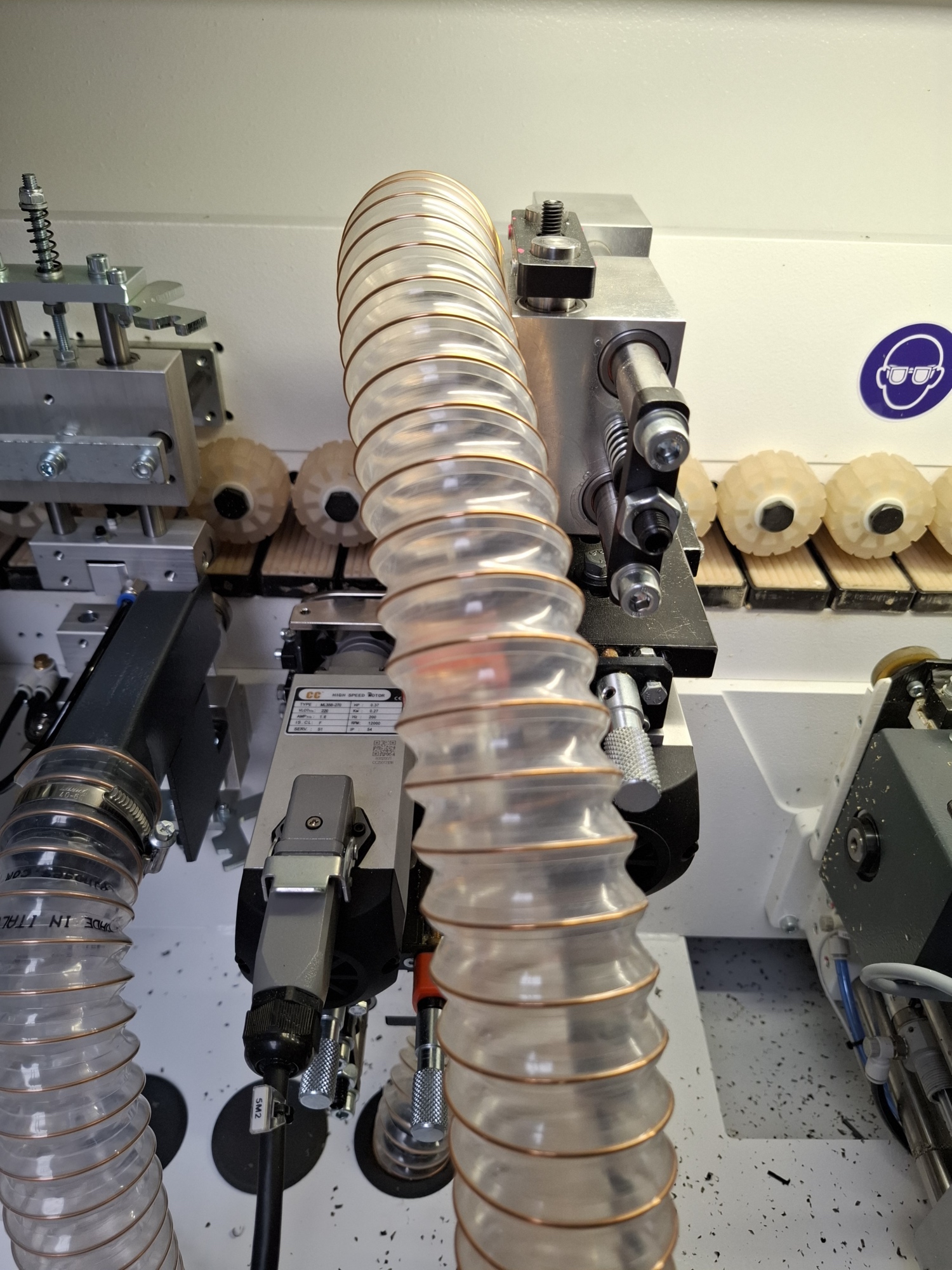

agregat frezujący JC-2 wyposażony w 2 wysokoobrotowe silniki frezujące obrzeże o mocy 0,27 kW z przetwornicą częstotliwości, wyposażony w głowice frezujące z ostrzami o promieniu R=2 mm,
2 wolne miejsca do zainstalowania agregatów wykańczających,
osłony ochronne na wszystkich agregatach roboczych.

Dane techniczne:

Długość detalu min.: 200 mm
Szerokość detalu min.: 120 mm (opcja do 75 mm)
Grubość płyty max./min.: 50 / 8 mm
Grubość obrzeża min./max.: 0,4 / 3 mm (doklejka drewniana do gr. 5 mm i wys. 20 mm)
Prędkość posuwu: 7 m/min
Ciśnienie powietrza: 6-7 bar
Podłączenie elektryczne: 8,9 kW
Ciężar własny netto ca: 640 kg
Wymiary (dł. / szer. / wys.): 2620x1125x1400 mm

Pobierz folder

Proponowane wyposażenie dodatkowe dla VERSA-P:

Głowice diamentowe o wys. 55 mm do agregatu wstępnego frezowania

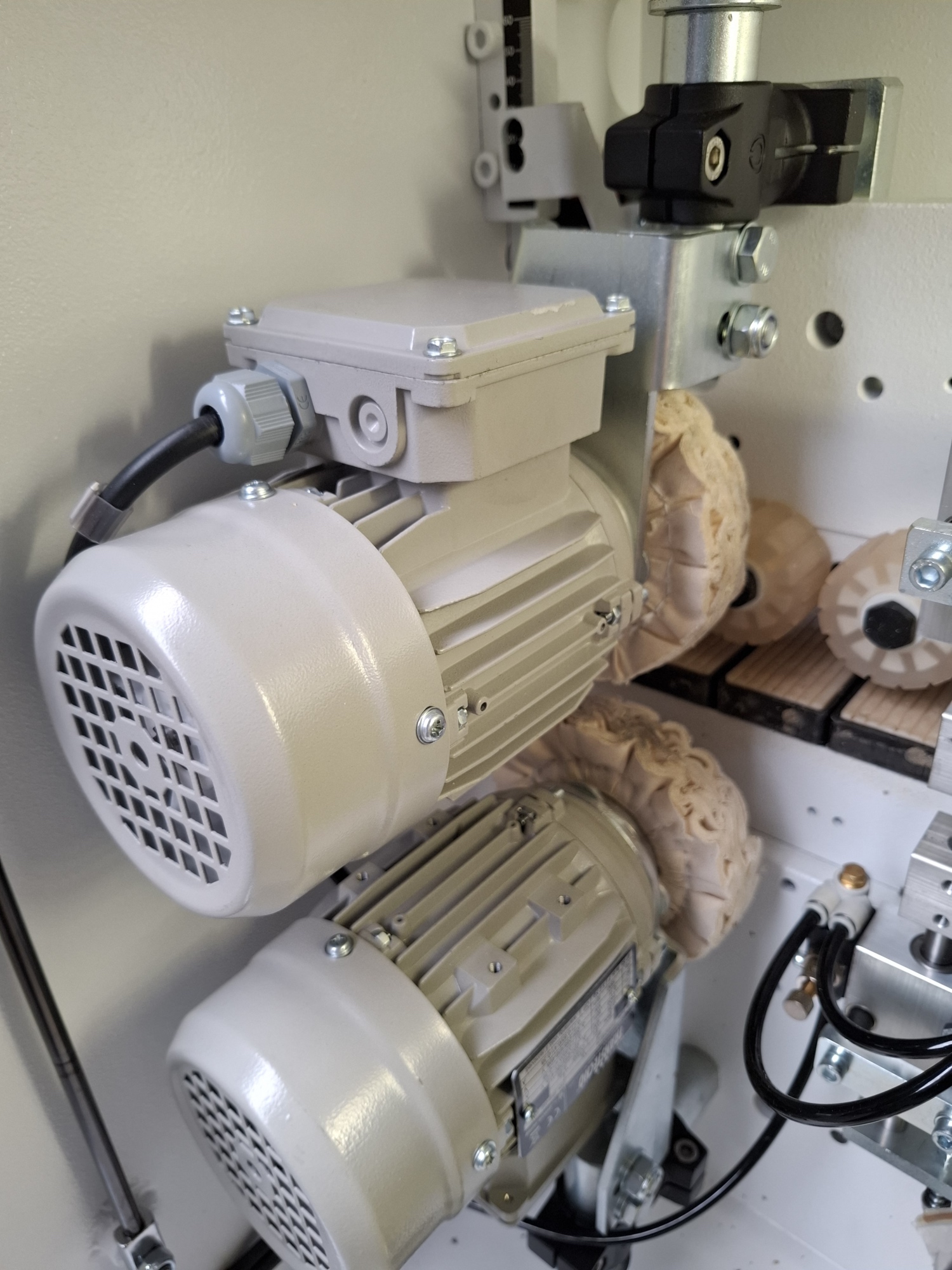

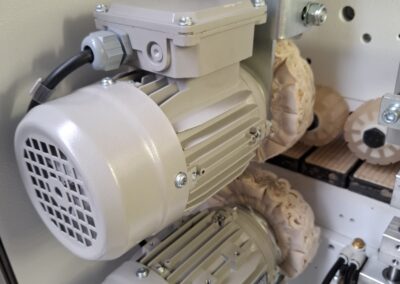

Stacja polerowania obrzeża PC-3 z tarczami o średnicy 150 mm

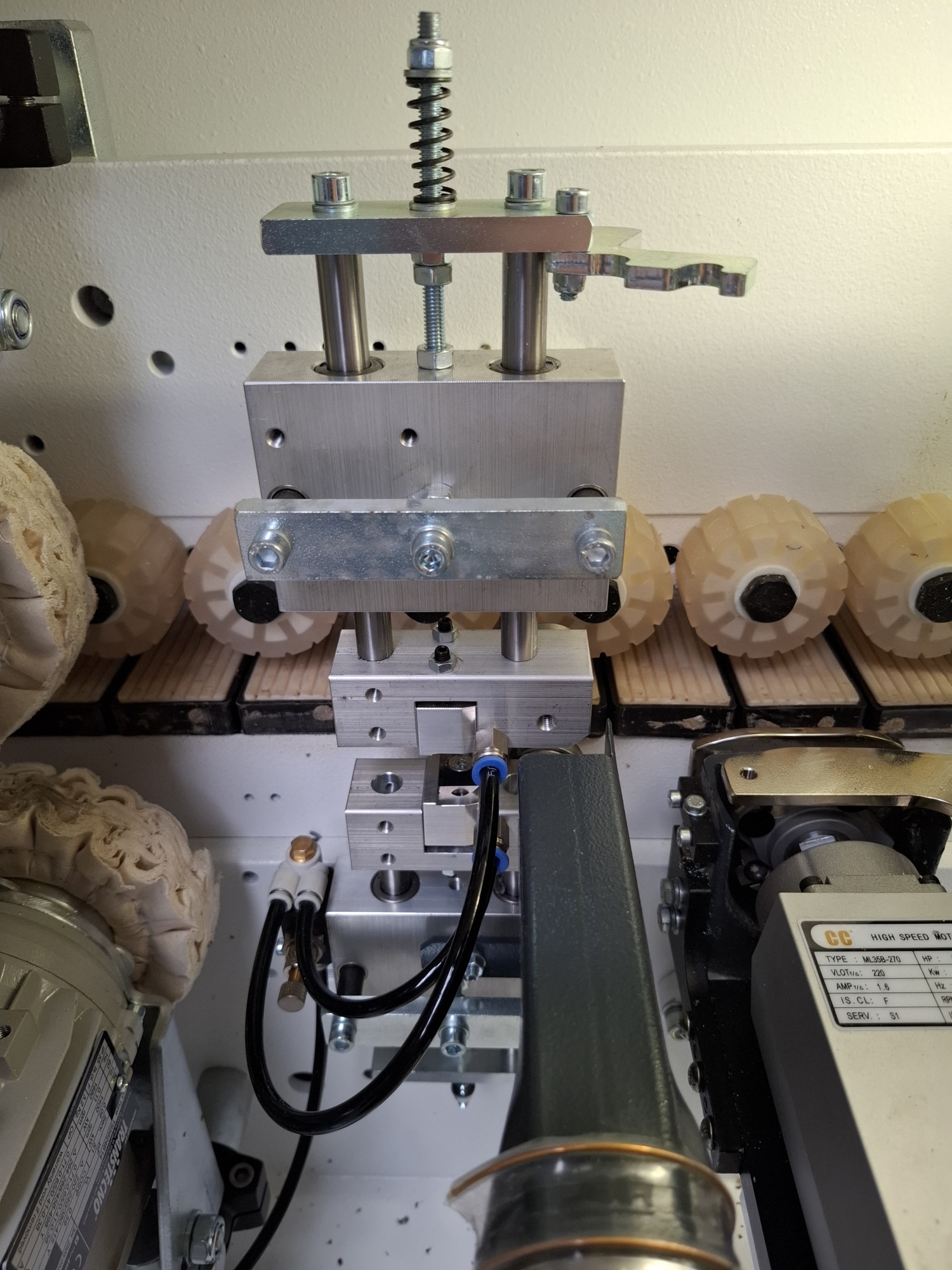

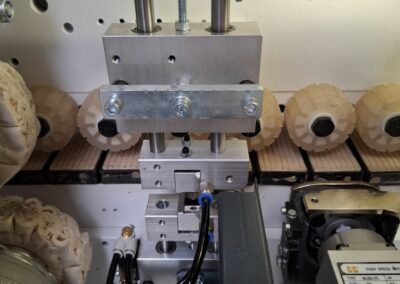

Cyklina klejowa płaska RR-8 z odciągiem wiórów wraz z pojemnikiem z nadmuchem sprężonego powietrza na rolki kopiujące
Cyklina promieniowa RB-5 z odciągiem wiórów wraz z pojemnikiem oraz nadmuchem sprężonego powietrza na rolki kopiujące
Wysuwana podpora z rolkami dla dużych elementów
Dodatkowy zbiornik kleju M-2NS

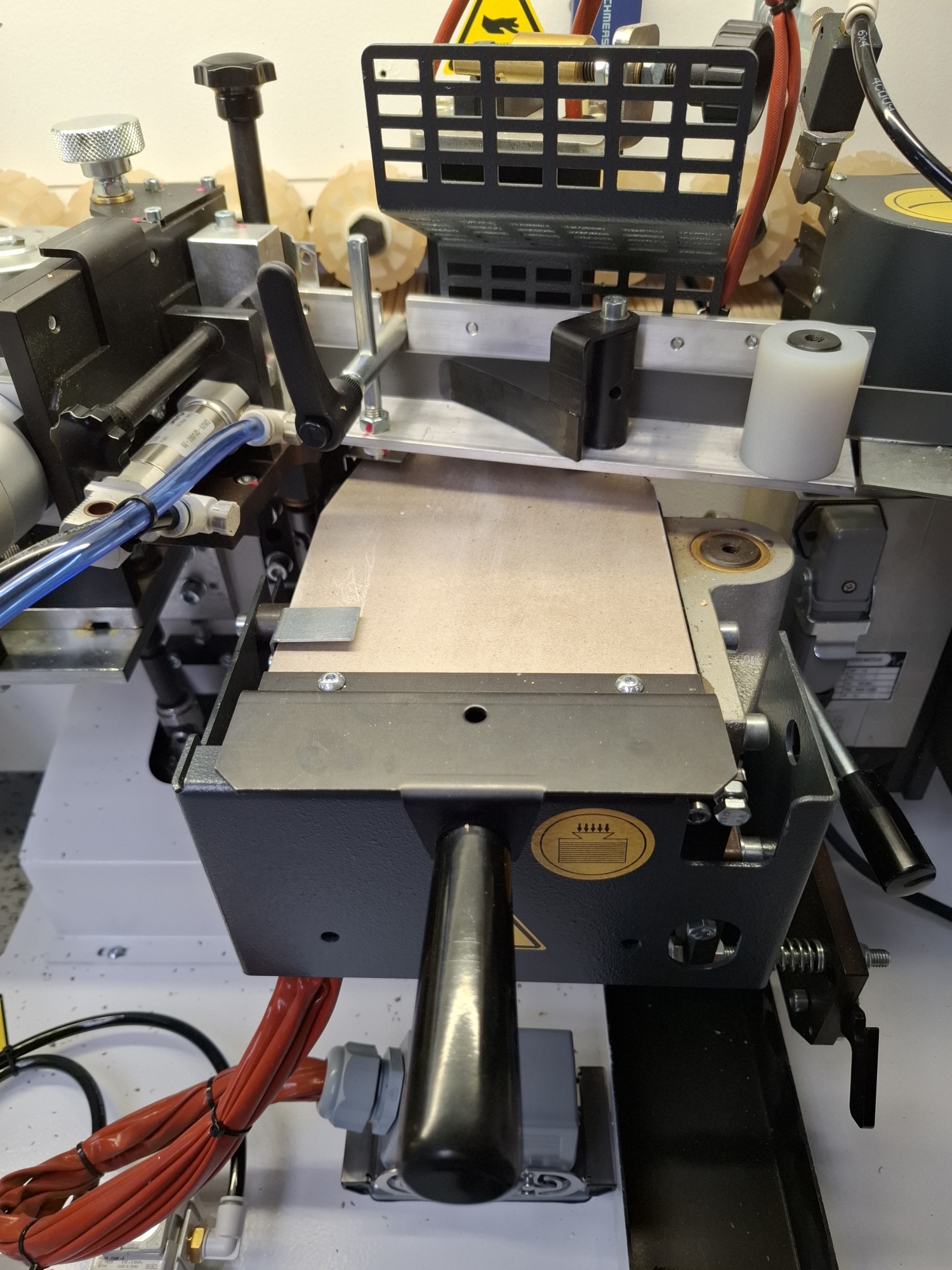

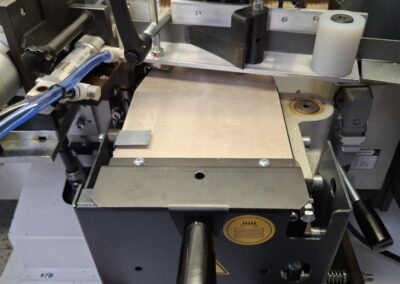

Pakiet DUOMELT dla klejów typu PUR/EVA
Dodatkowy zbiornik kleju typu DUOMELT dla klejów typu PUR/EVA
Zespół natrysku płyny antyadhezyjnego
Zespół natrysku płyny czyszczącego „RIEPPE”
Pneumatyczne aktywowanie z pulpitu cykliny promieniowej RB-5
Pneumatyczne aktywowanie z pulpitu cykliny płaskiej RR-8
Stacja dokująca dla zbiorników klejowy
Oświetlenie kabiny typu LED
Stół podawaczy dla elementów o długości 650 mm
Oklejanie elementów o szerokości 75 mm
